一、概述

1、 產品名稱、主要用途及其適用范圍

本說明書適用于型號為KSG-(10-3150)/10（6、3.3）礦用干式變壓器。

KSG-□/10（6、3.3）系列礦用干式變壓器是具有IP20防護等級外殼且可配高低壓開關聯合使用的干式變壓器。

以下無特殊說明統稱為干式變壓器。

2、 產品規格型號及其含義

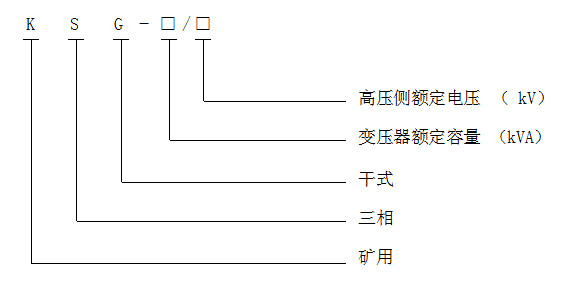

礦用一般型干式變壓器規格型號:

 3、 產品執行下列標準：

GB/T12173-2008  礦用一般型電氣設備

GB1094.11-2007  干式電力變壓器

GB/T10228-2015  干式電力變壓器技術參數和要求

JB/T3955-2006  礦用一般型電力變壓器

GB4208-2008  機殼防護等級

GB/T17211-1998  干式電力變壓器負荷導則

GB3836.1-2024 爆炸性氣體環境用電氣設備 第1部分:通用要求

GB3836.2-2024 爆炸性氣體環境用電氣設備 第2部分:隔爆型“d”

GB1094.l-2013 電力變壓器第 1 部分 總則

4、 防護型式：箱殼防護

5 、安全標志：KA、KY

6、正常使用條件

干式變壓器在下列條件下應能正常工作:

a) 海拔高度:不超過1500m、高海拔可定制；

b) 環境溫度：-20℃～+40℃

c)  空氣相對濕度不超過95%(+25℃時)；

d)  在無破壞絕緣的氣體或蒸汽環境中；

e)  用于無甲烷煤塵爆炸性的環境中。

二、技術參數

1、干式變壓器基本參數見表1。

表1

2、干式變壓器的絕緣水平按表2規定。

表2

3、干式變壓器絕緣等級及允許溫升見表3。

                                                                                                                     表3

三、產品結構

礦用一般型干式變壓器由單獨的干式變壓器、殼體和電纜組成一體，作為井下供、變電設備使用，即為礦用干式變壓器，礦用一般型移動變電站用干式變壓器即沒有配備高低壓開關時的中間箱殼部分，箱殼內裝有變壓器機芯，即繞組部分和鐵心部分。

干式變壓器的輸入電壓可適應額定電壓+5%至-5%的線路電壓。如果需要改變高壓輸入分接電壓時，在確認變壓器不帶電的狀態下，打開箱體上的高壓接線盒蓋，按表4改變高壓分接板上的連接片位置。出廠時連接片一律在4-5，即額定輸入電壓10000V上。

表4

干式變壓器可以用改變聯結組別的方法變換輸出電壓，具體變換范圍按表1干式變壓器技術參數。在確認變壓器“不帶電”狀態下，打開變壓器低壓側箱蓋或手孔蓋，將低壓連接片按圖2示意圖聯結，即可得到相應的低壓輸出電壓。

    圖2

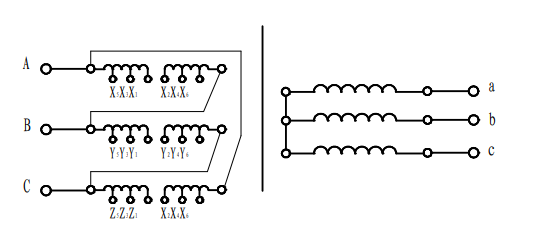

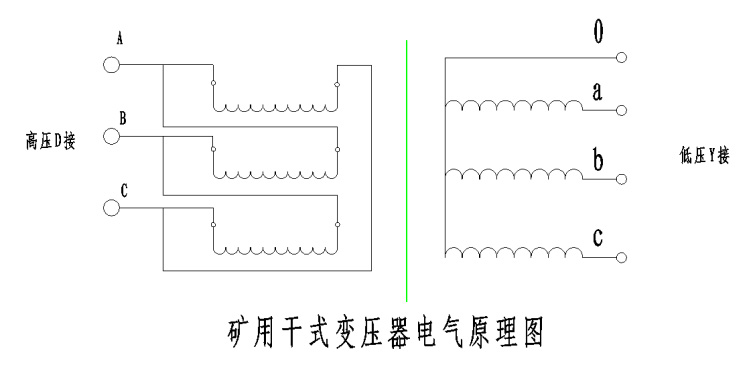

高低壓繞組的接線方式見圖3：

圖3

干式變壓器箱殼用鋼板焊接而成，主體側面加通風孔，以增加散熱面。干式變壓器箱體下部有四個吊板，當?shù)跗鹫麢C(jī)時必須同時使用。箱體下部設有滑靴。干式變壓器箱體下部設有二個M12外接地螺栓，并有接地符號。

礦用一般型型干式變壓器作為非煤礦供電系統中的電氣設備，10kV（6kV）高壓電往前一級高壓配電裝置輸入到干式變壓器一次側帶電，二次感應輸出低電壓，經獨立使用的饋電裝置供給設備使用。

四、外形尺寸及重量

10（6）kV級干式變壓器（JB/T3955-2006標準）外形尺寸及重量見表5：

表5

五、安裝與調試

安裝前對產品進行全面的檢查和必要的電氣試驗

1、安裝礦用干式變壓器

(1) 安裝場所

     1.1 變壓器要安裝在距負荷中心較近的地點。

1.2變壓器室的保護等級應符合IP20防護等級的要求。應防止腐蝕性氣體和塵粒侵襲變壓器。

(2 )安裝基礎

     2.1 變壓器的基礎必須能承受變壓器的全部質量。

     2.2 變壓器基礎應符合國家建筑規范要求。

(3 )觸電防護及安全距離

     3.1 變壓器安裝設計必須符合人身安全要求，應確保變壓器在運行時不可能被人所觸及。帶電體之間及帶電體對地之間的最小安全距離應符合國家供用電規程的要求，此外還應保證電纜和高壓線之間，溫控線、風機線和高壓線圈之間的最小安全距離。

     3.2 為了便于安裝和維護保養及值班巡視，變壓器和墻壁之間必須留有通道。

     3.3 相鄰變壓器之間必須留有大于1m的空隙（外限距離）。

絕緣性能

     3.4 變壓器的安裝位置必須便于值班人員在安全位置觀察、測量?jī)x表。

(4)通風

4.1 變壓器室內應有足夠的通風設施，確保變壓器因損耗產生的熱量及時擴散出去。

4.2 冷卻空氣的要求，散發每千瓦損耗約需空氣流量3m3/min，按其變壓器損耗總值，確定通風量大小。

4.3 變壓器應安裝在離墻壁600mm以外的地方，以保證變壓器周?chē)諝獾牧鲃?dòng)及人身安全要求。

4.4 進風口和出風口的柵欄或百葉窗不得減少對流的有效截面，進出風口

必須有防止異物進入的措施。

(5) 一般情況下，變壓器無需用底腳螺栓安裝，但有防震要求時，則要求按外形尺寸預埋底腳螺栓安裝。

(6) 電力線路的連接

     6.1 所有端子連接前，應熟悉試驗報告及銘牌上的連接圖，連接要正確。

     6.2 電纜或母線排組成的連接線必須符合變壓器運行規程及電氣安裝規程的規定，選擇合適截面的電纜和母線排。

     6.3 連接線不得在接線端子上產生過高的機械拉力和力矩。當電流大于1000安培時，母線和變壓器端子之間必須有一段軟聯結，以補償導體在熱脹冷縮時產生的應力。

     6.4 必須保證帶電體之間及帶電體對地之間的最小絕緣距離，特別是電纜至高壓線圈之間的距離。

     6.5 螺栓聯接必須保證足夠的接觸壓力，可使用蝶型墊圈或彈簧墊圈。

6.6 在接線之前，所有聯結螺栓和接線板必須清潔。所有連接需緊固可靠。

6.7 高壓線圈分接線引出端子，在連接時用力應均勻，嚴禁沖擊力和彎折力作用在端子上。

(7) 接地

     7.1 變壓器下部有一接地螺栓，必須接入保護接地系統。

     7.2 保護接地系統的接地電阻值和接地線的截面必須符合電氣安裝規程。

(8) 溫控系統的安裝和使用

 8.1 由于產品配帶了信號溫度計，可實現故障、超溫的聲光報警以及超溫自動跳閘和自動通斷風機等功能。

 8.2 產品出廠前已將信號溫度計及鉑電阻裝好，并已完成了風機與信號溫度計的接線即溫度計超溫報警和超溫跳閘，風機自動起、停的溫度值的設定。用戶在安裝時只需按信號溫度計安裝使用說明書或標識將電源接通，將報警信號線端接入即可。

溫度值設定參考表

2、地面調試

（1）干式變壓器在下井安裝前，首先根據井下電源的高低情況，參照本說明書表3，將變壓器高壓輸入分接端位置調整到合適的位置。

（2）干式變壓器全電壓空載投入時，可能產生涌流（沖擊電流），涌流大小與線路電阻抗及合閘時電壓瞬時值有關，一般不大于高壓額定電流的5倍，涌流一般迅速衰減，有時候可能持續若干秒。

六、使用與操作

1、檢查

1.1 外觀，檢查變壓器線圈、高低壓引線及連接，有無損壞或松動。

1.2 檢查銘牌數據是否符合訂貨要求。

1.3 檢查變壓器外殼和鐵心是否永久性接地。

1.4 檢查溫控裝置和風冷裝置是否齊全。

1.5 檢查出廠試驗報告是否齊全。

1.6 檢查鐵心、線圈上面是否有異物，氣道是否有灰塵及異物。

1.7 運行前應用壓縮空氣將變壓器線圈、鐵心及氣道吹刷干凈。

1.8 檢查溫控線對各部距離，確認無誤后，方可投入試運行。

2、試驗

     2.1 鐵心絕緣電阻測試：

使變壓器鐵心暫時脫離上夾件（測量結束后恢復原狀），用500V兆歐表測量（相對濕度≤85%）。

鐵心-夾件及地≥5MΩ。

2.2 線圈絕緣電阻的測試（溫度10℃-40℃，相對濕度≤85%），用2500V兆歐表測量，繞組對地絕緣電阻：

高壓繞組對地 ≥1000MΩ

低壓繞組對地 ≥1000MΩ

高壓繞組對低壓繞組 ≥1000MΩ

在比較潮濕的環境下，絕緣電阻會有所下降，一般地，若每1kV額定電壓，其絕緣電阻不小于2 MΩ（1分鐘25℃時的讀數），即可滿足運行要求。但在變壓器嚴重受潮時，則不論其絕緣電阻如何，在進行耐壓試驗或投入運行之前，必須進行干燥處理。

     2.3 直流電阻試驗其不平衡率：相為4% ；線為2% 。

     2.4 變壓比試驗：小于等于±0.5%。

     2.5 外施工頻耐壓試驗，耐壓電壓按出廠試驗標準85% 。

     2.6 對裝有溫控器的變壓器進行工頻耐壓試驗，試驗前應將溫控器上的所有探頭抽出。

3、投入運行

3.1 溫控器的首次投運：溫控儀表在出廠時，已調整至變壓器相應絕緣等級的控制溫度，一般情況下無需重新調整，如需重新調整，應按溫控儀表說明書規定操作。請參閱溫控顯示儀和溫度控制箱（如有）的安裝使用說明書，在溫控和濕顯調試正常后，先將變壓器投入運行，后投入溫控和濕顯。

     3.2 投入運行前，應使變壓器在額定電壓下空載合閘三次。

     3.3 空載三次合格后，便可帶負荷投入運行，所帶負荷應逐漸增加。

     3.4 空載合閘時，由于勵磁涌流較大，要將過流和速斷保護定值配合好。

3.5 變壓器過負荷運行應按GB/T17211-1998（IEC905）《干式電力變壓器負載導則》執行，并密切監視電壓表、電流表、功率表和測溫裝置等表計，測定變壓器有否發生異常，以便及時采取減荷措施，防止變壓器嚴重過負荷。

     3.6 運行中變壓器發生異常聲響或超溫告警，應予重視并采取相應措施。

七、故障分析與檢查

八、保養、維修

1、 對變壓器進行維護時,應遵守安全規程，必須把變壓器與高低壓電網斷開。

2、 變壓器的維護工作主要是除塵，尤其是除去氣道中間的灰塵污垢，以防礙冷卻的效果和降低絕緣性能。操作人員可按下列順序進行維護：

     2.1 對線圈、引線及溫控裝置、風機進行全面的外觀檢查。

     2.2 可用吸塵器、干燥的壓縮空氣進行除塵。絕緣子、端子板及其它絕緣零件的表面，應用干布擦凈。

     2.3 檢查所有溫控儀表的線路是否正常。

     2.4 按常規測量絕緣電阻，并記錄數值。

     2.5 按有關的安裝使用說明書對輔助裝置進行維護、維修。

     2.6 檢查電力線路的聯結是否緊固,避免因接頭松馳而引起導體過熱而發生事故。

3、用戶根據運行場所的污染程度，制定定期維護制度，及時清除變壓器上的積塵，防止因積塵過多引起的事故。

九、運輸、儲存

產品應保存在空氣流通、沒有雨水浸入，相對濕度不超過95%（+25℃）、溫度不高于+40℃、不低于-20℃、沒有腐蝕性氣體的環境中，產品箱體下部設有四個大吊環，為起吊總體用，必須同時使用，端蓋或頂蓋上部小吊環是為在裝配和檢修時起吊端蓋或頂蓋之用。干式變壓器在運輸時應防止劇烈的震動和顛簸，運輸和儲存時都要防止雨淋和受潮。

十、開箱檢查

1、干式變壓器開箱時，應按說明書《隨機文件明細表》核對產品規格型號是否符合合同要求，隨機文件是否齊全。

2、檢查箱殼、零部件、視窗等有無受損地方。符合GB3836.1-2010爆炸性氣體環境用電氣設備第1部分：通用要求和GB3836.2-2010爆炸性氣體環境用電氣設備 第2部分： 隔爆型“d”的有關規定。

3、所有操作機構應靈活，所有緊固件應無松動現象。

4、外觀檢查后，進行電氣性能驗收試驗，試驗結果應符合產品技術條件。

十一、 警示句

在未設有電氣聯鎖裝置的門上，設置“嚴禁帶電開蓋！”警告標志牌，使用者一定要按標示牌操作，嚴禁帶電開門，避免誤操作。

十二、售后服務

在安裝和使用過程中出現異常問題或技術咨詢，請與我公司售后服務部門聯系,聯系電話：0577-61615222。
